氣動圓頂閥閥門的工作過程為:
1.在關閉指令下，氣動執行器通過擺臂驅動半球體轉動90°，當擺臂上的調整螺栓壓住二位三通機械滑閥的頂桿時，氣源對橡膠密封圈充氣。壓力表顯示出密封圈內的壓力。
2.在打開指令下，氣動執行器通過擺臂反向驅動半球體轉動90°，在擺臂上的調整螺栓脫離二位三通機械滑閥的頂桿瞬間，密封圈中的氣從二位三通機械滑閥的排氣孔排出，密封圈回縮，保證了半球體轉動過程中與橡膠密封圈之間無接觸運動。

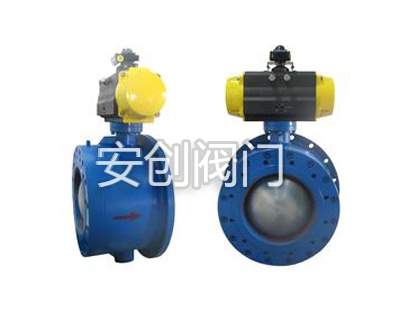

氣動圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。
氣動圓頂閥閥芯是一個半球體，氣動執行器通過擺臂驅動半球體轉動。在開閉過程中，半球體與橡膠密封圈保持有約0.2mm-0.4mm的間隙，因此避免了它們之間的接觸磨損。圓頂閥在完全關閉狀態時，橡膠密封圈自動充氣，膨脹后就緊緊裹持住半球體，從而形成一條可靠的密封環帶，阻止物料的流動。
